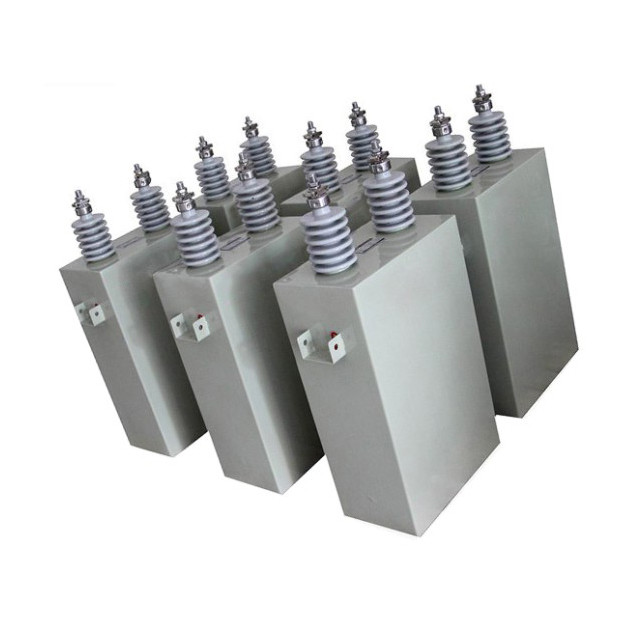

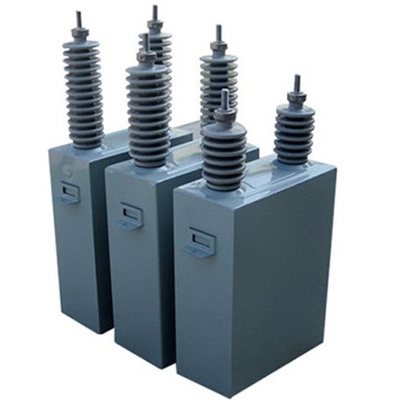

Одиночная фаза 50Hz батареи конденсаторов HV 9.8KV 525 Kvar расклассифицировала частоту

9.8KV 525 kVar батарея конденсаторов высоковольтное 50Hz расклассифицировала частоту


1. Обзор конденсатора шунта 9.8KV 525kVar высоковольтного

Высоковольтный параллельный конденсатор составлен главным образом пакета, раковины и фарфор изоляции, пакет подключен в определенном пути множества компонентами, отделен изоляцией и создан программу-оболочку. Раковина сварена с тонкой стальной пластиной (или плитой нержавеющей стали), 2 стороны стены имеет кронштейн для сваривать и установки. Крышка коробки предусматривана с (или врезанное собрание давления) линией кожухом, компоненты сделаны из фильма и алюминиевой фольги полипропилена, и конденсатор заполнен с impregnant превосходной электрической изоляции жидкостным.

2. Функция конденсатора шунта 9.8KV 525kVar высоковольтного


1. Конденсатор сделанный раковины и ядра, тела раковины построенного толстого стального будучи soldiered листа. Общительная втулка фарфора сварила и прошла до конца
обложка конденсатора, 2 сторон раковины обеспеченных с 2 поднимаясь кронштейнами, одним из поднимаясь кронштейна собранным с зарывать болт.
2. ядр конденсатора имеет несколько элементы и изолированных частей, который нужно штабелировать. Оно использует фильм полипропилена как средство и фольгу Al как приполюсная плита, который нужно свернуть.
3. для работы в различной оценке напряжения тока, элементы в ядре будут соединятьы последовательно или параллельны. По мере необходимости, discharging сопротивление может быть встроено.

3. Основные особенности конденсатора шунта 9.8KV 525kVar высоковольтного
1. Все эти конденсаторы серии служат для общих внешних условий, стандартной категории для крышек -40/A конденсатора, - 25/A, - 5/A, - 5/C, работая высота не больше чем 1000m
2. Конденсаторы будут установлены в месте где там исполнит с требованием статьи 5,1, конденсатор для крытой пользы будут установлены на месте где там не имеют никакие въедливые пар и газ, и снег, дождь, провентилированная пыль не может быть доступен, и хорошо.
3. Конденсатор можно установить на стальной поддержке, плане не больше чем 3 слоя, каждый слой не больше чем 2 строки. Получить хороший вентилировать, зазор между конденсаторами в каждом слое не меньше чем 200mm, на открытом воздухе конденсатор будет иметь 300mm по крайней мере, и верхняя часть конденсатора будет иметь 1000mm далеко от крыши дома по крайней мере.

4. Применимый стандарт конденсатора шунта 9.8KV 525kVar высоковольтного
IEC60871 и соответствующий стандарт
5. условия труда конденсатора шунта 9.8KV 525kVar высоковольтного
1, место пользы: внутри помещения или outdoors.
2 высоты: ≤1000 M. (продукты большой возвышенности можно конструировать согласно требованиям к потребителя)
3, температура окружающей среды: -40 ℃ | + ℃ 50.
4, место установки должны быть свободно вредных газов, никакой проводной или взрывно пыли.
